TWPM200 ওয়েট প্যান মিল: ইট উৎপাদন লাইনে খনিজ প্রক্রিয়াকরণ সরঞ্জাম

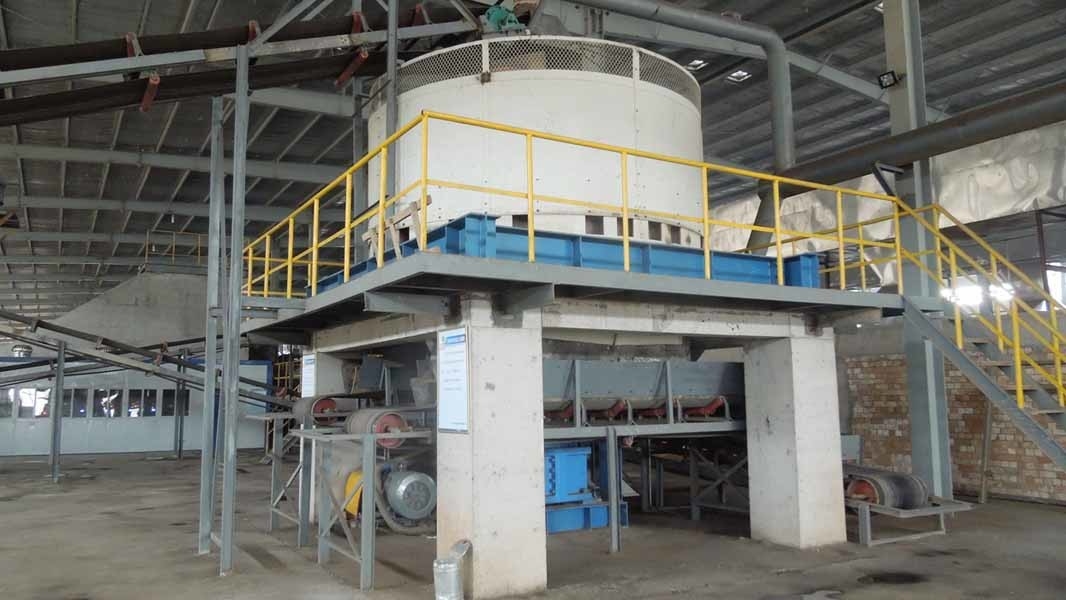

ওয়েট প্যান মিল
এটি ইট উৎপাদন লাইনের কাঁচামাল প্রস্তুত বিভাগে বিভিন্ন উপকরণ সম্পূর্ণরূপে মিশ্রিত, চূর্ণ এবং পিষে ব্যবহার করা হয়।
রোলারটি এমন একটি কাঠামো গ্রহণ করে যেখানে রোলারটি হাব থেকে আলাদা করা হয় এবং ওয়েজ কী দ্বারা একত্রিত করা হয়, যা রোলারের প্রতিস্থাপনের জন্য সুবিধাজনক;
রোলিং স্কিন উচ্চ ম্যাঙ্গানিজ ক্রোমিয়াম খাদ ইস্পাত দিয়ে তৈরি, উচ্চ শক্তি এবং পরিধান প্রতিরোধের সাথে, এর পুরুত্ব 150 মিমি পর্যন্ত, এবং পরিষেবা জীবন দীর্ঘ;
প্রধান শ্যাফ্ট খাদ ইস্পাত ফোরজিং দিয়ে তৈরি এবং তাপ চিকিত্সা করা হয়, উচ্চ শক্তি, ক্লান্তি প্রতিরোধের সাথে এবং একটি বৃহৎ রেডিয়াল একসেন্ট্রিক ফোর্স সহ্য করতে পারে;
টর্ক-সীমাবদ্ধ হাইড্রোলিক কাপলিং প্রধান ইঞ্জিন মোটর এবং হ্রাসকারীর ইনপুট শ্যাফটের মধ্যে পাওয়ার ট্রান্সমিশনের জন্য ব্যবহৃত হয়, যা কার্যকরভাবে হ্রাসকারী এবং মোটরকে রক্ষা করতে পারে এবং সম্পূর্ণ লোড দিয়ে শুরু করার সময় যান্ত্রিক অংশগুলির উপর প্রভাব প্রতিরোধ করতে পারে; প্রধান হ্রাসকারী একটি জোরপূর্বক তৈলাক্তকরণ ব্যবস্থা এবং কুলিং ফ্যান দিয়ে সজ্জিত।
গুরুত্বপূর্ণ অংশ
চালুন প্লেট
চালুন প্লেটের কাঁচামাল উচ্চ ম্যাঙ্গানিজ ইস্পাত, মডিউল ডিজাইন, পরিধান-বিরোধী এবং সহজে নতুন খুচরা যন্ত্রাংশ দিয়ে অপসারণ করা যেতে পারে।

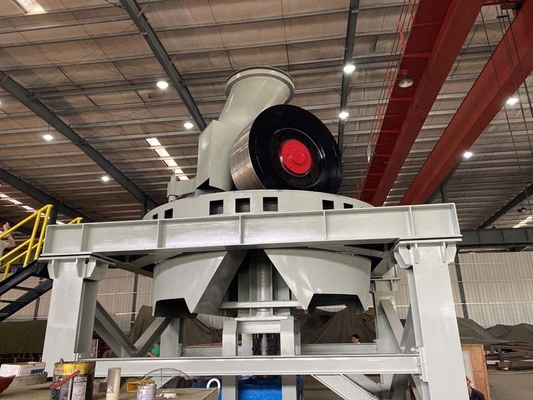

মিল
রোলারটি এমন একটি কাঠামো গ্রহণ করে যেখানে রোলারের ত্বক হাব থেকে আলাদা করা হয়, যা একটি ওয়েজ-আকৃতির কী দ্বারা একত্রিত হয়; প্রয়োজন হলে ত্বক প্রতিস্থাপন করা সুবিধাজনক।
রোলার ত্বক
রোলার ত্বকের পুরুত্ব 150 মিমি, উচ্চ-ম্যাঙ্গানিজ-ক্রোমিয়াম খাদ ইস্পাত দিয়ে তৈরি, যা উচ্চ-শক্তি এবং পরিধান-প্রতিরোধী
প্যান
এটি ইস্পাত উল দ্বারা ঝালাই করা ল্যাটিস কাঠামো, যা শক্তিশালী এবং বিশাল প্রভাব সংহতি সহ্য করতে পারে।

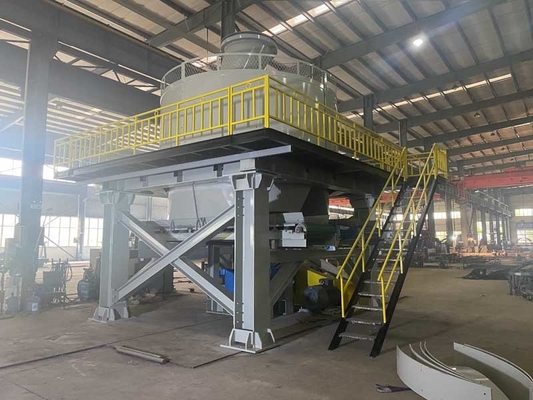

কাঠামো সমর্থন
প্ল্যাটফর্ম এবং হ্রাসকারীর মধ্যে পলিমার শক-শোষণকারী প্যাড রয়েছে, যা অপারেশন সময় সরঞ্জামের প্রভাব শক্তি এবং কম্পন শোষণ করতে ব্যবহৃত হয়।
দ্রষ্টব্য: কাঠামো সমর্থন এবং রক্ষণাবেক্ষণ প্ল্যাটফর্ম ঐচ্ছিক এবং
গ্রাহকরা স্থানীয়ভাবে ঝালাই করতে পারেন।
প্রধান শ্যাফ্ট
প্রধান শ্যাফ্ট খাদ ইস্পাত ফোরজিং দিয়ে তৈরি এবং তাপ চিকিত্সা করা হয়েছে, যার উচ্চ শক্তি রয়েছে;
ক্লান্তি প্রতিরোধের এবং বৃহৎ রেডিয়াল একসেন্ট্রিক ফোর্স সহ্য করতে পারে।
মোটর ও হ্রাসকারী
একটি টর্ক-সীমাবদ্ধ এবং হাইড্রোলিক কাপলিং প্রধান ইঞ্জিন মোটর এবং হ্রাসকারীর ইনপুট শ্যাফটের মধ্যে পাওয়ার ট্রান্সমিশনের জন্য ব্যবহৃত হয়, যা সম্পূর্ণরূপে লোডে কাজ করার সময় যান্ত্রিক অংশগুলির উপর প্রভাব থেকে হ্রাসকারী এবং মোটরকে কার্যকরভাবে রক্ষা করে; প্রধান হ্রাসকারী একটি জোরপূর্বক তৈলাক্তকরণ ব্যবস্থা এবং কুলিং ফ্যান দিয়ে সজ্জিত।
প্রযুক্তিগত পরামিতি
| নং। |
আইটেম |
TWPM185 |
TWPM200 |
| 1 |
রোলারের আকার |
1850*700 মিমি ব্যাস*প্রস্থ |
2000*900 মিমি ব্যাস*প্রস্থ |
| 2 |
প্রধান শ্যাফটের ঘূর্ণন গতি |
≥13 rpm |
≥13 rpm |
| 3 |
পাওয়ার |
90+2.2+2.2+1.5kw |
142kw |
| 4 |
রোলারের কার্যকরী ব্যাস |
1850mm |
2000mm |
| 5 |
ঘূর্ণন গতি |
≥29rpm |
≥29rpm |
| 6 |
স্ক্রিন হোলের ব্যাস |
কাস্টমাইজড বিল্ডিং |
কাস্টমাইজড বিল্ডিং |
| 7 |
উৎপাদন ক্ষমতা |
40-50 m³/h |
60-90 m³/h |
| 8 |
সরঞ্জামের মোট ওজন |
65200 কেজি |
70000 কেজি |
| 9 |
মাত্রা |
5300*4600*6500mm |
6700*6500*6700mm |
