ক্লে ইট উৎপাদন লাইনে ইট ফায়ারিং প্রক্রিয়ার জন্য অটো টানেল ভাটা

কাদামাটি ইট উৎপাদন লাইনে ইট ফায়ারিং প্রক্রিয়ার জন্য টানেল ভাটা

কাদামাটি ইট উত্পাদন লাইনে ইট ফায়ারিং প্রক্রিয়ার জন্য টানেল ভাটির ব্যবস্থা:

টানেল ভাটা ফ্ল্যাট সেলিং টাইপ।

টানেল ভাটিতে স্বয়ংক্রিয় কয়লা পাউডার যোগ করার সিস্টেম, ধোঁয়া-মুক্ত করার সিস্টেম, ভাটা কার্টের নীচে নিঃশেষ করার সিস্টেম, ভাটা কার্টের নীচে কুলিং সিস্টেম, গ্যাস বার্নিং সিস্টেম, বর্জ্য-তাপ সিস্টেম, দ্রুত কুলিং সিস্টেম এবং ব্যাক প্রেসার সিস্টেম (চাপ ব্যালেন্সিং সিস্টেম) রয়েছে। এই সিস্টেমগুলির সমন্বয়ের মাধ্যমে ভাটির ভিতরে বেকিং বক্ররেখা আরও যুক্তিসঙ্গত হবে।

টানেল ভাটার উভয় প্রান্তে ৩টি দরজা রয়েছে।প্রবেশদ্বারের পাশে, একটি প্রস্তুতিমূলক কক্ষ রয়েছে এবং প্রস্তুতিমূলক কক্ষ এবং ভাটির যৌথ অঞ্চলের মধ্যে একটি কাটা দরজা রয়েছে।এইভাবে এটি কার্যকরভাবে ঠান্ডা বাতাসে প্রবেশ করা এড়ায় এবং ভাটির বেকিং সিস্টেম নিশ্চিত করে।

গঠন

টানেল ভাটিতে প্রধানত নিম্নলিখিতগুলি অন্তর্ভুক্ত থাকে: ভাটির বডি, ভাটা পরিবহনের সরঞ্জাম, জ্বালানী জ্বলন ব্যবস্থা, বায়ুচলাচল সরঞ্জাম।
ভাটা বডি: টানেল ভাটা সিস্টেমের প্রধান অংশ, ভাটির শরীরে বিভিন্ন এয়ার ইনলেট এবং আউটলেট রয়েছে।
ভাটিতে পরিবহণের সরঞ্জাম: ভাটির গাড়ি এবং ভাটির আসবাবপত্র।
জ্বালানী দহন ব্যবস্থা: জ্বালানী সরবরাহ পাইপলাইন, জ্বালানী প্রিহিটিং, বার্নার, ইত্যাদি সহ। টানেল ভাটায় গরম এবং জ্বলন প্রধানত ভারী তেল, হালকা ডিজেল তেল এবং প্রাকৃতিক গ্যাস গ্যাস, এবং মূল সরাসরি জ্বলন্ত কয়লা পদ্ধতি খুব বেশি ব্যবহৃত হয় না। .তেল বার্নারগুলি তেল স্টোরেজ ট্যাঙ্ক এবং বার্নার অগ্রভাগ দিয়ে সজ্জিত।তেলের দাম বেশি হওয়ায় প্রাকৃতিক গ্যাস ও কয়লা গ্যাস এখনও বেশি ব্যবহার করা হয়।প্রাকৃতিক গ্যাস প্রাকৃতিক গ্যাস পাইপলাইনের মাধ্যমে ভাটিতে পরিবহন করা হয় এবং জেট দহনের জন্য একটি বিশেষ প্রাকৃতিক গ্যাস বার্নার রয়েছে।গ্যাস দহনের জন্য নিবেদিত গ্যাস পাইপলাইন ছাড়াও, বেশিরভাগ টানেল ভাটা ব্যবহারকারীদের গ্যাস উৎপাদনের জন্য তাদের নিজস্ব গ্যাস জেনারেটর রয়েছে।জেট জ্বলন জন্য অগ্রভাগ.
বায়ুচলাচল সরঞ্জাম: ধোঁয়া নিষ্কাশন সিস্টেম, বায়ু পর্দা নাড়া সিস্টেম এবং কুলিং সিস্টেম সহ।এর কাজ হল ভাটিতে বায়ুপ্রবাহকে একটি নির্দিষ্ট দিকে প্রবাহিত করা।

কাজ নীতি

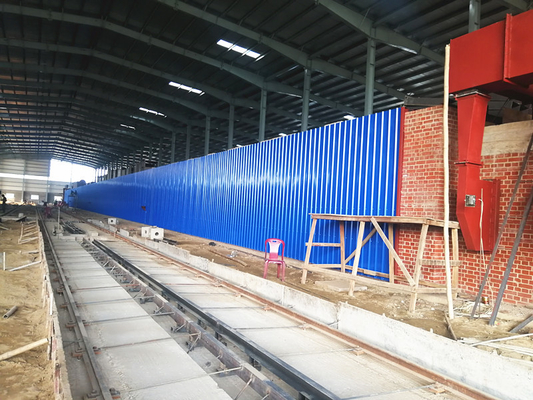

একটি টানেল ভাটা সাধারণত একটি দীর্ঘ রৈখিক সুড়ঙ্গ হয় যার উভয় পাশে এবং শীর্ষে স্থির দেয়াল এবং ভল্ট থাকে এবং একটি ভাটির গাড়ি নীচের দিকে বিছানো ট্র্যাকের উপর চলে।দহন সরঞ্জামগুলি টানেল ভাটির মাঝখানে উভয় পাশে অবস্থিত, একটি নির্দিষ্ট উচ্চ তাপমাত্রা অঞ্চল গঠন করে - ফায়ারিং জোন।দহন দ্বারা উত্পন্ন উচ্চ তাপমাত্রার ফ্লু গ্যাস সুড়ঙ্গ বরাবর ভাটির মাথায় প্রবাহিত হয় চিমনি বা টানেলের ভাটির সামনের প্রান্তে প্ররোচিত ড্রাফ্ট ফ্যানের ক্রিয়ায়।একই সময়ে, ভাটিতে প্রবেশ করা পণ্যগুলি ধীরে ধীরে প্রিহিট করা হয় এবং এই বিভাগটি টানেল ভাটির প্রিহিটিং জোন গঠন করে।টানেল ভাটির পরবর্তী অংশের পণ্যগুলিকে ঠান্ডা করার জন্য টানেল ভাটির ভাটির লেজে ঠান্ডা বাতাস প্রবাহিত করা হয়।প্রস্ফুটিত ঠান্ডা বাতাস পণ্যগুলির মধ্য দিয়ে প্রবাহিত হওয়ার পরে এবং উত্তপ্ত হওয়ার পরে, এটি বের করা হয় এবং সবুজ দেহগুলি শুকানোর জন্য তাপের উত্স হিসাবে ড্রায়ারে পাঠানো হয়।এই অংশটি টানেল গঠন করে।ভাটার কুলিং জোন।
ট্রলিতে সিরামিক পণ্য বোঝাই সাগর রাখুন এবং প্রিহিটিং জোনের ইনলেট থেকে ধীরে ধীরে এটিকে ক্রমাগত ভিতরে ঠেলে দিন (সাধারণত যান্ত্রিকভাবে পুশ ইন), যখন ফায়ার করা পণ্যগুলি বোঝাই ট্রলিটি ধীরে ধীরে কুলিং জোনের আউটলেট থেকে ধাক্কা দেওয়া হয়। .ধাক্কা দিয়ে বের করা হয়েছিল (প্রায় 1 ঘন্টা বা তার বেশি, একটি গাড়িকে ধাক্কা দিয়ে)।

এর স্পেসিফিকেশনকাদামাটি ইট উৎপাদন লাইনে ইট ফায়ারিং প্রক্রিয়ার জন্য টানেল ভাটা:

অবাধ্য ইট দিয়ে কাদামাটির ইট তৈরির টানেল ভাটির জন্য টানেল ভাটা নির্মাণ: রেড ক্লে ব্রিকস টানেল ভাটা

আমাদের সেবা

BBT এর সাথে যোগাযোগ করতে স্বাগতম

BBT নিম্নলিখিত যন্ত্রপাতি এবং প্রকল্প সরবরাহ:

1. সম্পূর্ণ স্বয়ংক্রিয় মাটির ইট তৈরির যন্ত্রপাতি (বেল্ট পরিবাহক, বক্স ফিডার, রোলার ক্রাশার, সূক্ষ্ম গ্রাইন্ডার। ডাবল শ্যাফ্ট মিক্সার, ওয়েট প্যান মিল, ইট কাটার, ইট এক্সট্রুডার, খুচরা যন্ত্রাংশ...)

2. ইট শুকানোর ব্যবস্থা (ছোট ইট শুকানোর ঘর, একক স্তর ইট ড্রায়ার চেম্বার, টানেল ড্রায়ার, দ্রুত দ্রুত ড্রায়ার চেম্বার)

3. ইট ভাটা প্রকল্প (হফম্যান ভাটা, টানেল ভাটা)

4. স্বয়ংক্রিয় ইট তৈরির ব্যবস্থা (ইট সেটিং/স্ট্যাকিং মেশিন, লাল ইট আনলোডিং মেশিন, ইট প্যাকেজিং মেশিন...)

5. ভাটা ফায়ারিং সিস্টেম (কয়লা/গ্যাস/তেল দহন ব্যবস্থা, নিয়ন্ত্রণ ব্যবস্থা)

6. পুরো ইট তৈরির প্রকল্পের নকশা এবং নির্মাণ।
