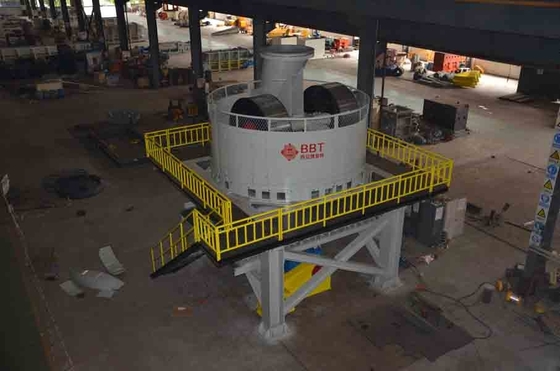

উত্পাদন লাইন উত্পাদন ক্ষমতা 40-50 m³/ঘন্টা স্বয়ংক্রিয় লাল ইট ফর্মিং মেশিন
হুইল মিলটি নতুন পণ্যগুলির বিকাশের ভিত্তিতে অনুরূপ পণ্যগুলির বিদেশী উন্নত অভিজ্ঞতা শোষণে আমার সংস্থা, দেশীয় অনুরূপ পণ্যগুলির নেতৃত্বে রয়েছে। মেশিনে যুক্তিসঙ্গত কাঠামো, স্থিতিশীল অপারেশন, কম ফল্ট রেট, অপারেশন এবং রক্ষণাবেক্ষণের সুবিধাজনক। প্রধানত কয়লা গ্যাংউ, শেল, কাদামাটি, স্ল্যাজ এবং ফ্লাই অ্যাশে সিন্টারড ইট উত্পাদন প্রক্রিয়াতে কাঁচামালের প্রধান কাঁচামাল হিসাবে ব্যবহৃত হয়। কাঁচা উপকরণগুলি মেশিনের দ্বারা গ্রাউন্ড হওয়ার পরে ক্রাশ, গ্রাইন্ডিং, গিঁট, মিশ্রণ ইত্যাদির সাহায্যে কাঁচামালগুলির বিস্তৃত প্রযুক্তিগত কর্মক্ষমতা উল্লেখযোগ্যভাবে উন্নত করা যায় এবং উচ্চমানের সিন্টারড পণ্যগুলি উত্পাদন করা যায়।
মোটর চালিকা শক্তি সরবরাহ করে এবং লোড ছাড়াই মোটরটির স্থিতিশীল শুরুটি উপলব্ধি করতে জলবাহী কাপলিংকে চালিত করে। শক্তিটি একটি পুলির মাধ্যমে রেডুসারে প্রেরণ করা হয় এবং রেডুসারটি একটি কাপলিংয়ের মাধ্যমে স্পিন্ডলটি চালায়। স্পিন্ডল এবং সাসপেনশন আসনটি সম্প্রসারণ হাতা দ্বারা সংযুক্ত করা হয় এবং টর্ক স্থানান্তরটি সম্প্রসারণ হাতা, স্পিন্ডল এবং সাসপেনশন আসনের মধ্যে ঘর্ষণ দ্বারা উপলব্ধি করা হয়। সুবিধাটি ইনস্টল করা এবং বিচ্ছিন্ন করা সহজ, স্পিন্ডেলের ওভারলোড সুরক্ষা উপলব্ধি করতে পারে, স্পিন্ডল মেশিনিং পৃষ্ঠের ক্ষতি এড়াতে পারে। সাসপেনশন আসনটি যথাক্রমে অভ্যন্তরীণ এবং বাইরের ক্যান্টিলিভারগুলিতে শক্তি প্রেরণ করে এবং দুটি রোলারকে মূল শ্যাফটের চারপাশে ঘোরানোর জন্য চালিত করে এবং রোলারগুলি একই সাথে তাদের নিজ নিজ রোলারগুলির চারপাশে ঘোরান। পূর্ববর্তী প্রক্রিয়াতে জলের সাথে মিশ্রিত উপাদানগুলি সরঞ্জামের শীর্ষে কেন্দ্রীয় হপার থেকে অভ্যন্তরীণ রোলারের সামনের দিকে পড়ে। অভ্যন্তরীণ রোলার দ্বারা উপাদানটি ঘূর্ণিত এবং চূর্ণ হওয়ার পরে, এটি ভাসমান স্ক্র্যাপার দ্বারা বাইরের রোলার রেসওয়েতে স্ক্র্যাপ করা হয় এবং বাইরের রোলার দিয়ে যায়। কাঁচামালগুলি ঘূর্ণিত হওয়ার পরে, বিভিন্ন কাঁচামালগুলির ক্রাশ, মিশ্রণ, গ্রাইন্ডিং এবং হাঁটু গেড়ে সম্পূর্ণ করতে চালনী প্লেটের গর্তগুলির মাধ্যমে গ্রাইন্ডিং এবং এক্সট্রুশনটি করা হয়।
মূল অংশগুলি
চালনী প্লেট
চালনী প্লেটের জন্য কাঁচামাল হ'ল উচ্চ ম্যাঙ্গানিজ স্টিল, মডিউল ডিজাইনিং, অ্যান্টি-ওয়েয়ারিং এবং সহজেই নতুন অতিরিক্ত দিয়ে সরানো যেতে পারে।
মিল
রোলারটি এমন একটি কাঠামো গ্রহণ করে যা রোলার ত্বক হাব থেকে পৃথক করা হয়, যা একটি কান্ড-আকৃতির কী দ্বারা সামগ্রিকভাবে সংযুক্ত থাকে; প্রয়োজনে ত্বক প্রতিস্থাপন করা সুবিধাজনক।
রোলার ত্বক
রোলার ত্বকের বেধ 150 মিমি, উচ্চ-ম্যাঙ্গানিজ-ক্রোমিয়াম অ্যালো স্টিল দিয়ে তৈরি, যা উচ্চ-শক্তি এবং পরিধান-প্রতিরোধ ক্ষমতা
প্যান
এটি জাল কাঠামো যা ইস্পাত উলের দ্বারা ঝালাই করা, যা শক্তিশালী এবং বিশাল প্রভাবের সংযোগ বহন করতে পারে।

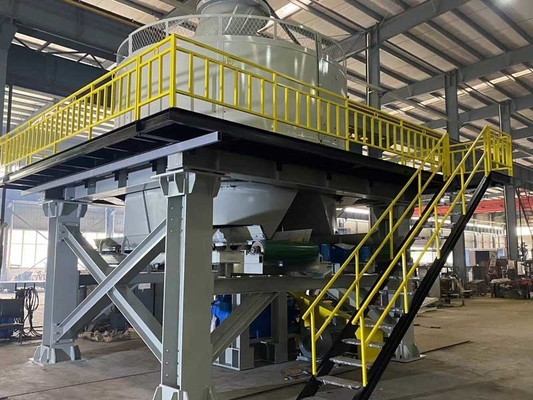

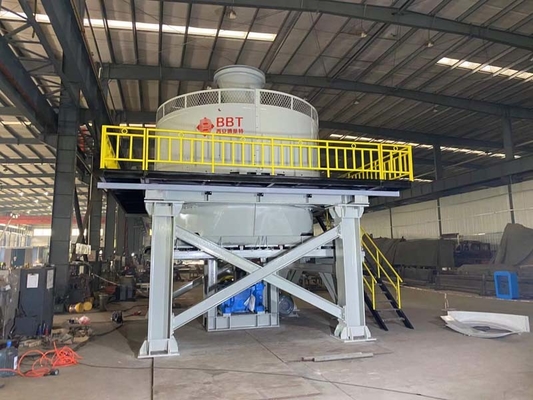

কাঠামো সমর্থন
প্ল্যাটফর্ম এবং রেডুসারের মধ্যে পলিউরেথেন শক-শোষণকারী প্যাড রয়েছে, যা অপারেশন চলাকালীন সরঞ্জামগুলির প্রভাব শক্তি এবং কম্পন শোষণ করতে ব্যবহৃত হয়।
দ্রষ্টব্য: কাঠামো সমর্থন এবং রক্ষণাবেক্ষণ প্ল্যাটফর্ম al চ্ছিক এবং
গ্রাহকরা স্থানীয়ভাবে ঝালাই করতে পারেন।
প্রধান শ্যাফ্ট
মূল শ্যাফ্টটি অ্যালো স্টিল ভুলে যাওয়ায় তৈরি, এবং এটি তাপ চিকিত্সা করা হয়েছে, যার উচ্চ শক্তি রয়েছে;
ক্লান্তি প্রতিরোধের এবং বড় রেডিয়াল এক্সেন্ট্রিক বাহিনী বহন করতে পারে।
মোটর এবং রেডুসার
একটি টর্ক-সীমাবদ্ধ এবং হাইড্রোলিক কাপলিং মূল ইঞ্জিন মোটর এবং রেডুসারের ইনপুট শ্যাফ্টের মধ্যে পাওয়ার সংক্রমণের জন্য ব্যবহৃত হয়, যা সম্পূর্ণ লোডে কাজ করার সময় মেকানিকাল অংশগুলির উপর প্রভাব থেকে কার্যকরভাবে হ্রাসকারী এবং মোটরটিকে সুরক্ষা দেয়; প্রধান রেডুসারটি একটি জোর করে লুব্রিকেশন সিস্টেম এবং কুলিং ফ্যান দিয়ে সজ্জিত।
প্যান মিল সরবরাহকারী এবং ভেজা উপকরণ প্রক্রিয়াকরণ গ্রাইন্ডিংয়ের জন্য উত্পাদনকারী কাঠামো
রোলিং প্রক্রিয়াটি তৈরি করা সহজ, বজায় রাখা সহজ, খাওয়ানোর আকারের প্রয়োজনীয়তা, সরঞ্জামের স্ব-ওজন, শক্তিশালী সামগ্রিক অনমনীয়তা, প্রভাব প্রতিরোধের এবং নিরাপদ এবং স্থিতিশীল সরঞ্জাম অপারেশন সহ কঠোর নয়।
হাইড্রোলিক কাপলিং মোটর এবং রেডুসারের মধ্যে শক্তি সংক্রমণ উপলব্ধি করতে ব্যবহৃত হয়, প্রারম্ভিক প্রভাবটি ছোট এবং হ্রাসকারী ওভারলোড সুরক্ষা সরবরাহ করতে পারে এবং পরিষেবা জীবনকে দীর্ঘায়িত করতে পারে।
পরিদর্শন দরজা খোলা/ঘনিষ্ঠ সনাক্তকরণ স্যুইচটি মূল মোটর স্টার্ট/স্টপ স্যুইচ দিয়ে ইন্টারলক করা হয়েছে যাতে নিশ্চিত হয় যে মেশিনটি বন্ধ হয়ে গেলে রক্ষণাবেক্ষণ কর্মীরা মেশিনটি বজায় রাখতে পারে।
প্রযুক্তিগত পরামিতি
| নং নং |
আইটেম |
TWPM185 |
TWPM200 |
| 1 |
রোলার আকার |
1850*700 মিমি ব্যাস*প্রস্থ |
2000*900 মিমি ব্যাস*প্রস্থ |
| 2 |
প্রধান শ্যাফটের জন্য গতি ঘোরান |
≥13 আরপিএম |
≥13 আরপিএম |
| 3 |
শক্তি |
90+2.2+2.2+1.5kW |
142 কেডব্লিউ |
| 4 |
রোলারগুলির কার্যকর ব্যাস |
1850 মিমি |
2000 মিমি |
| 5 |
ঘোরানো গতি |
≥29rpm |
≥29rpm |
| 6 |
স্ক্রিন গর্তের জন্য ব্যাস |
কাস্টমাইজড বিল্ডিং |
কাস্টমাইজড বিল্ডিং |
| 7 |
উত্পাদন ক্ষমতা |
40-50 m³/ঘন্টা |
60-90 m³/ঘন্টা |
| 8 |
সরঞ্জামের মোট ওজন |
65200 কেজি |
70000 কেজি |
| 9 |
মাত্রা |
5300*4600*6500 মিমি |
6700*6500*6700 মিমি |
