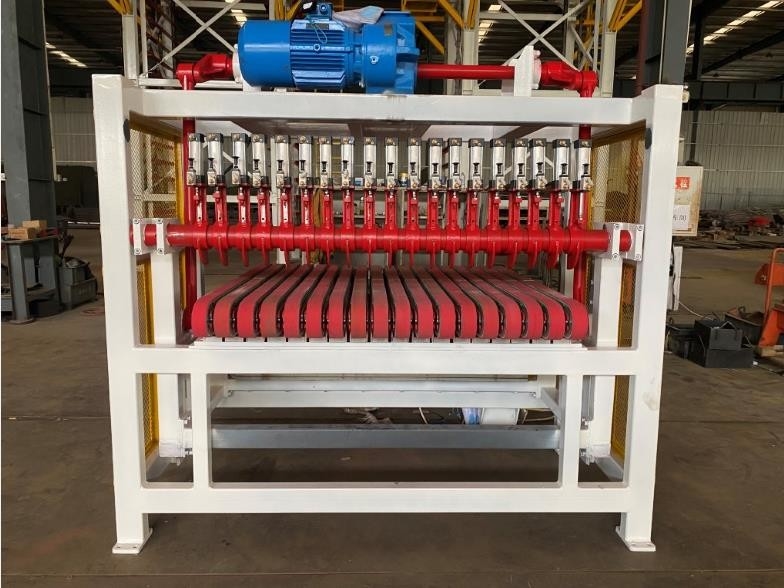

সম্পূর্ণ স্বয়ংক্রিয় ক্লে রেড সলিড / হোল ব্লক কাটার মেশিন টানেল চুল্লি জন্য

2024 সালে সম্পূর্ণরূপে স্বয়ংক্রিয় কাদামাটির লাল কঠিন/ফাঁপা ব্লক কাটার যন্ত্র, নতুন কাটিং মেশিন

সম্পূর্ণ স্বয়ংক্রিয় কাদামাটি ইট কাটার মেশিন

ইট কলাম কাটার

এই মেশিনটি এক্সট্রুডার থেকে আসা কাঁচা মাটির স্ট্রিপটিকে অ্যাডোব অংশের জন্য অ্যাডোব পিস কাটিং মেশিনের প্রয়োজনীয় দৈর্ঘ্য অনুসারে কাটার জন্য ব্যবহৃত হয় এবং সেগুলিকে পিস কাটিং মেশিনে সরবরাহ করা হয়, যাতে বিভিন্ন উত্পাদন প্রযুক্তির প্রয়োজনীয়তা পূরণ করা যায়। আমাদের কোম্পানি দুটি ভিন্ন ধরণের পণ্য তৈরি করে: উল্লম্ব সেকশন কাটার, বৃত্তাকার কাটার। মেশিনটি কাটিং স্ট্রিপের দৈর্ঘ্য সামঞ্জস্য করতে পারে এবং স্বয়ংক্রিয়ভাবে অ্যাডোব স্ট্রিপ কাটতে পারে। উল্লম্ব কাটারের বৈশিষ্ট্য হল উল্লম্ব কাটিং, ছোট অবশিষ্টাংশ এবং উচ্চ দক্ষতা।

কাদামাটি ইট কাটার

এই মেশিনটি এক্সট্রুডার থেকে আসা কাঁচা মাটির স্ট্রিপটিকে অ্যাডোব অংশের জন্য অ্যাডোব পিস কাটিং মেশিনের প্রয়োজনীয় দৈর্ঘ্য অনুসারে কাটার জন্য ব্যবহৃত হয় এবং সেগুলিকে পিস কাটিং মেশিনে সরবরাহ করা হয়, যাতে বিভিন্ন উত্পাদন প্রযুক্তির প্রয়োজনীয়তা পূরণ করা যায়। আমাদের কোম্পানি দুটি ভিন্ন ধরণের পণ্য তৈরি করে: উল্লম্ব সেকশন কাটার, বৃত্তাকার কাটার। মেশিনটি কাটিং স্ট্রিপের দৈর্ঘ্য সামঞ্জস্য করতে পারে এবং স্বয়ংক্রিয়ভাবে অ্যাডোব স্ট্রিপ কাটতে পারে। উল্লম্ব কাটারের বৈশিষ্ট্য হল উল্লম্ব কাটিং, ছোট অবশিষ্টাংশ এবং উচ্চ দক্ষতা।

গঠন এবং কার্যকারিতা নীতি

সাধারণ কাটিং সিস্টেম প্রধানত নিউম্যাটিক কলাম কাটার এবং হালকা ইট কাটারদ্বারা গঠিত।

নিউম্যাটিক কলাম কাটার প্রধানত বেস ফ্রেম অ্যাসেম্বলি, মোটর অ্যাসেম্বলি, আর্ম অ্যাসেম্বলি, সিলিন্ডার অ্যাসেম্বলি, পোর্টাল ফ্রেম অ্যাসেম্বলি, গাইড-বার অ্যাসেম্বলি এবং বাফার নিয়ে গঠিত। মেশিনটি কাদা কলাম কাটার জন্য এবং দ্রুত ইট কাটার মেশিনে ইট কলাম সরবরাহ করার জন্য ব্যবহৃত হয়।

হালকা ইট কাটার প্রধানত বেস ফ্রেম ওয়েল্ডিং অ্যাসেম্বলি, ড্রাইভিং রোলার পার্টস (বৈদ্যুতিক মোটর, হ্রাসকারী, স্লাইড রোলার ইত্যাদি), শ্রেডিং পার্টস (ভিতরের/বাইরের), পাওয়ার ইউনিট (বৈদ্যুতিক মোটর, হ্রাসকারী, ম্যান্টিস আর্মস, সংযোগকারী রড, গাইড-বার, পুশিং হেড ইত্যাদি), ব্রেকিং পার্টস, গার্ডরেল ওয়েল্ডিং ইত্যাদি নিয়ে গঠিত।

কাজ করার নীতি

ইট কলাম কাটা:

এটি সাধারণ নিউম্যাটিক ইট কলাম কাটার দ্বারা সম্পন্ন হয়। যখন এক্সট্রুড করা কাদামাটির কলামটিকে পোর্টাল ফ্রেমের দিকে ঠেলে দেওয়া হয় এবং প্রতিরোধক রোলারের সাথে যোগাযোগ করা হয়, তখন এটি প্রতিরোধক রোলার দ্বারা বন্ধ হয়ে যায়। একই সময়ে, কাদামাটির কলাম পুলিকে (কাদামাটির কলাম এবং পুলির সিঙ্ক্রোনাইজেশন) এগিয়ে যেতে ধাক্কা দেয় যাতে ইন্ডাকটিভ সুইচ প্রতিক্রিয়া দেখায়, কন্ট্রোল প্রোগ্রাম কাটিং সিলিন্ডার শুরু করার নির্দেশ দেয়, সিলিন্ডারের পিস্টন রড বের হয়ে আসে এবং অঙ্গের স্টিলের তারটিকে কাদামাটি কাটতে চালিত করে। কাদামাটি কাটার কাজ শেষ হওয়ার পরে, পুলিটি ক্রমাগত এগিয়ে যায়, পোর্টাল ফ্রেমে থাকা রোলার প্ল্যান্ট রেজিস্টার মেশিনের বডির উভয় পাশে ইনস্টল করা ব্লক দ্বারা জোর করে খোলা হয়, পোর্টাল ফ্রেমটি স্বয়ংক্রিয়ভাবে খোলা হয়, কাদামাটির কলামটি দ্রুত রোলারের বেল্ট কনভেয়ার দ্বারা সরিয়ে দেওয়া হয়। একই সময়ে, পুলিটিকে পুনরাবৃত্ত-কশেরুকা দ্বারা মূল স্থানে ফিরিয়ে আনা হয় এবং পরবর্তী কাটার জন্য অপেক্ষা করে।

ইট কাটা:

এটি ইট কাটার দ্বারা সম্পন্ন হয়। ইট কাটার দ্বারা পাঠানো কাদামাটির কলাম টেবিল-বোর্ড রোলারের মাধ্যমে কাদামাটির কলামের লোকেটিং গার্ড প্লেটে পৌঁছাবে, অপটোইলেক্ট্রনিক সুইচ কাদামাটির কলাম সনাক্ত করার পরে, কন্ট্রোল প্রোগ্রামের মাধ্যমে সেপারেশন সিলিন্ডার শুরু করতে, এবং সেপারেট লিডারকে টেনে বের করতে, এবং সম্মিলিত বাহুকে সংযুক্ত করতে, ইলেক্ট্রোমোটরের শক্তি হ্রাসকারী এবং স্পিন্ডেল বক্স দ্বারা হ্রাস করা হয়, ক্র্যাঙ্ক রকার পুশারকে পারস্পরিক সরলরৈখিক গতি তৈরি করতে নিয়ে আসবে, যখন পুশার এগিয়ে যাবে, তখন কাদামাটির কলামটিকে স্টিলের তারের দিকে ঠেলে দেওয়া হবে যাতে ইট কাটা যায়, যখন পুশার পিছনে সরবে, তখন সেপারেট-লিডার রিটার্ন-টেনশন দ্বারা হোম পজিশনে ফিরে আসবে, এবং তারপর সম্মিলিত বাহুকে আলাদা করতে, পাওয়ার (ঘূর্ণন গতি) বন্ধ করতে, পুশার যথাযথ ব্রেকিংয়ের মাধ্যমে এবং ইনহেরিটেন্সের মাধ্যমে শেষ-স্টপ পয়েন্টের কাছাকাছি অবস্থানে (পরবর্তী কাটার জন্য অবস্থান) ফিরে আসবে, এবং তারপর পরবর্তী কাটার জন্য অপেক্ষা করবে।
