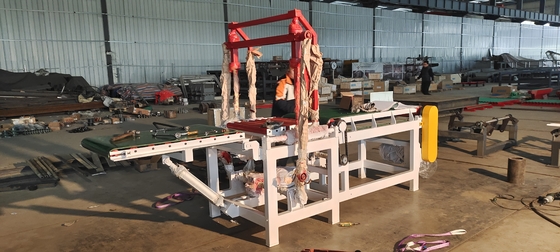

উচ্চ সম্পূর্ণ স্বয়ংক্রিয় ফ্ল্যাট কনভেয়র বেল্ট সলিড এবং খালি ব্লক জন্য ক্লে ইট কাটার

মাটির ফাঁপা ব্লক কাটিং মেশিন সিস্টেম কঠিন ইট কাটার সরঞ্জাম সহ

গঠন, রূপরেখা চিত্র এবং কার্যকারী নীতি

(১) সবুজ ইট কাটার মেশিন (এর পরে কাটিং মেশিন হিসাবে উল্লেখ করা হয়েছে) প্রধানত তিনটি অংশ নিয়ে গঠিত: ক্র্যাঙ্ক-কানেক্টিং রড উল্লম্ব কাটিং ডিভাইস, ফ্ল্যাট কনভেয়র বেল্ট এবং স্টিলের তারের ক্লিনিং ডিভাইস।

ক্র্যাঙ্ক-কানেক্টিং রড উল্লম্ব কাটিং ডিভাইস প্রধানত গিয়ার মোটর, ক্র্যাঙ্ক, কানেক্টিং রড, স্টিলের তার উত্তোলন ডিভাইস এবং স্টিলের তারের টেনশন ডিভাইস নিয়ে গঠিত।

ফ্ল্যাট কনভেয়র বেল্ট প্রধানত গিয়ার মোটর, ফ্রেম, ফ্ল্যাট বেল্ট এবং টেনশন ডিভাইস নিয়ে গঠিত। কাদা স্ট্রিপ গ্রহণ এবং ফটোইলেকট্রিক পজিশনিং পাস করার পরে, ক্র্যাঙ্ক-কানেক্টিং প্রক্রিয়া উল্লম্বভাবে কাদা স্ট্রিপগুলিকে প্রয়োজনীয় স্পেসিফিকেশন সহ সবুজ ইটে কাটে।

(২) কাটিং মেশিনের রূপরেখা চিত্র (সংযুক্ত চিত্রে দেখুন)

(৩) কার্যকারী নীতি

মেশিনের ভিতরের ফ্ল্যাট কনভেয়র বেল্ট কাদা স্ট্রিপগুলিকে নির্দিষ্ট স্থানে পরিবহন করার পরে, কনভেয়র বেল্ট চালানো বন্ধ করে দেয়। কাদা স্ট্রিপগুলি স্থানে আসার সংকেত পাওয়ার পরে, ক্র্যাঙ্ক-কানেক্টিং প্রক্রিয়া উল্লম্বভাবে কাদা স্ট্রিপগুলিকে প্রয়োজনীয় স্পেসিফিকেশন সহ সবুজ ইটে কাটে। সবুজ ইটগুলি তারপরে গ্রুপ করা এবং লোড করার জন্য প্রোগ্রামিং বেঞ্চে স্থানান্তরিত করা হয় এবং তারপরে প্রক্রিয়াটি পুনরায় সেট করা হয় এবং পরবর্তী ডিউটি ​​চক্রে প্রবেশ করে। কাজ করার সময়, স্টিলের তারের টেনশন ডিভাইসের তার ছিঁড়ে যাওয়ার জন্য স্বয়ংক্রিয় অ্যালার্ম ফাংশন রয়েছে।

প্রযুক্তিগত পরামিতি:

১. সর্বাধিক কাটিং ফ্রিকোয়েন্সি: প্রতি মিনিটে ১৬ বার;
২. সর্বাধিক কাদা স্ট্রিপের দৈর্ঘ্য: ২.১ মিটার;
৩. সর্বাধিক কাটিং উচ্চতা: ৩০০ মিমি;
৪. সর্বাধিক কাটিং প্রস্থ: ৬০০ মিমি;
