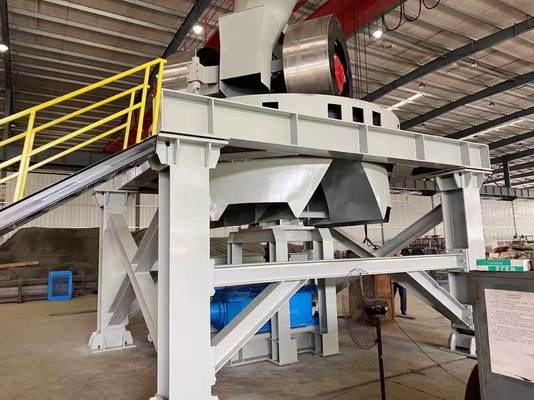

ক্লে ব্রিক কারখানার জন্য ওয়েট প্যান মিল
ওয়েট প্যান মিল হল আমাদের কোম্পানির তৈরি একটি নতুন পণ্য, যা বিদেশে অনুরূপ পণ্যের উন্নত অভিজ্ঞতা থেকে তৈরি করা হয়েছে এবং এটি চীনে অনুরূপ পণ্যগুলির মধ্যে একটি প্রধান স্থান দখল করে আছে। মেশিনটি গঠনে যুক্তিসঙ্গত, কার্যকারিতায় স্থিতিশীল, ব্যর্থতার হার কম এবং ব্যবহার ও রক্ষণাবেক্ষণে সহজ। এটি প্রধানত কয়লা গ্যাং, ফ্লাই অ্যাশ, শেল, কাদামাটি এবং কাদা প্রধান কাঁচামাল হিসাবে ব্যবহার করে সিন্টারড ইট তৈরির প্রক্রিয়ায় কাঁচামাল প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। এটির ক্রাশিং, গ্রাইন্ডিং, নিডিং এবং মিশ্রণের কাজ রয়েছে। এই মেশিনের মাধ্যমে কাঁচামাল পিষে প্রক্রিয়াকরণের পরে, কাঁচামালের সমন্বিত প্রযুক্তিগত বৈশিষ্ট্যগুলি উল্লেখযোগ্যভাবে উন্নত করা যেতে পারে এবং উচ্চ মানের সিন্টারড পণ্য তৈরি করা যেতে পারে।
ওয়েট প্যান মিলের স্পেসিফিকেশন TWPM-185:
রোলারগুলির কার্যকরী ব্যাস ১,৮৫০ মিমি
TWPM সিরিজ ওয়েট প্যান মিল
কর্মের নীতি এবং কাঠামোগত বৈশিষ্ট্য
কর্মের নীতি
বৈদ্যুতিক মোটর শক্তি সরবরাহ করে এবং বৈদ্যুতিক মোটর হাইড্রোলিক কাপলিং চালায় যা বৈদ্যুতিক মোটরের লোডবিহীন এবং স্থিতিশীল শুরু নিশ্চিত করে। পাওয়ার পুলির মাধ্যমে হ্রাসকারীতে প্রেরণ করা হয় এবং হ্রাসকারী কাপলিংয়ের মাধ্যমে প্রধান শ্যাফ্টকে ঘোরায়। প্রধান শ্যাফ্ট এবং সাসপেনশন সিট একটি প্রসারণ হাতা দ্বারা সংযুক্ত থাকে এবং প্রসারণ হাতা, প্রধান শ্যাফ্ট এবং সাসপেনশন সিটের মধ্যে ঘর্ষণের মাধ্যমে টর্ক ট্রান্সমিশন উপলব্ধি করা হয়। সুবিধা হল এটি ইনস্টল এবং বিচ্ছিন্ন করা সহজ এবং এটি প্রধান শ্যাফ্টের জন্য ওভারলোড সুরক্ষা উপলব্ধি করতে পারে এবং প্রধান শ্যাফ্টের প্রক্রিয়াকরণ পৃষ্ঠের ক্ষতি এড়াতে পারে। সাসপেনশন সিট যথাক্রমে অভ্যন্তরীণ এবং বাইরের ক্যান্টিলিভারগুলিতে শক্তি প্রেরণ করে এবং দুটি রোলারকে প্রধান শ্যাফ্টের চারপাশে ঘোরায় এবং রোলারগুলি একই সাথে তাদের নিজ নিজ রোলার শ্যাফ্টের চারপাশে ঘোরে। আগের প্রক্রিয়ায় জলের সাথে মিশ্রিত কাঁচামালগুলি সরঞ্জামের শীর্ষে অবস্থিত কেন্দ্রীয় ফিডিং হপার থেকে অভ্যন্তরীণ রোলারের সামনে পড়ে। অভ্যন্তরীণ রোলার দ্বারা চূর্ণ এবং পিষ্ট হওয়ার পরে, উপাদানটি ফ্লোটিং স্ক্র্যাপার দ্বারা বাইরের রোলার রেসওয়েতে স্ক্র্যাপ করা হয় এবং বাইরের রোলারের মধ্য দিয়ে যায়। রোলিং করার পরে, কাঁচামালগুলি বিভিন্ন কাঁচামাল ক্রাশিং, মিশ্রণ, গ্রাইন্ডিং এবং নিডিং সম্পন্ন করতে চালুনি প্লেটের ছিদ্রগুলির মাধ্যমে ঘূর্ণিত এবং এক্সট্রুড করা হয়।
কাঠামোগত বৈশিষ্ট্য
এই সিরিজের ওয়েট প্যান মিল প্রধানত মোটর, হ্রাসকারী, ট্রান্সমিশন শ্যাফ্ট অংশ, ফ্রেম অংশ, সাসপেনশন সিট অংশ, অভ্যন্তরীণ এবং বাহ্যিক গ্রাইন্ডিং হুইল অংশ, গ্রাইন্ডিং ডিস্ক অংশ, স্ক্র্যাপিং অংশ এবং ডিসচার্জিং বেল্ট কনভেয়ার এবং অন্যান্য অংশ নিয়ে গঠিত।
এই সিরিজের ওয়েট প্যান মিলগুলির সামগ্রিক কাঠামো কমপ্যাক্ট এবং হাইড্রোলিক কাপলিং মোটর এবং হ্রাসকারীর মধ্যে শক্তি সংক্রমণ উপলব্ধি করতে ব্যবহৃত হয়। সুবিধা হল যে শুরু করার প্রভাব ছোট এবং মোটরের ওভারলোড সুরক্ষা এবং হ্রাসকারী এর পরিষেবা জীবন দীর্ঘায়িত করতে পারে।
রোলার প্যান মিলের একটি মূল অংশ, তাই রোলারের অভ্যন্তরীণ এবং বাইরের রোলিং রিংগুলি উচ্চ-ক্রোমিয়াম ঢালাই ইস্পাত দিয়ে তৈরি। যেহেতু উচ্চ ক্রোমিয়াম ঢালাই ইস্পাত ভাল পরিধান প্রতিরোধের এবং উচ্চ উপাদান ফলন ক্লান্তি শক্তি আছে, তাই রোল রিং এর কর্মজীবন উন্নত হয়। একইভাবে, প্যান মিলের আস্তরণ প্লেট এবং ডিসচার্জ চালুনি প্লেটগুলিও উচ্চ ম্যাঙ্গানিজ খাদ দিয়ে তৈরি। হুইল মিলের প্রধান শ্যাফ্ট পাওয়ার ট্রান্সমিশনের জন্য একটি গুরুত্বপূর্ণ অংশ, তাই ভাল সমন্বিত যান্ত্রিক বৈশিষ্ট্য সহ খাদ কুইঞ্চড এবং টেম্পারড ইস্পাত নির্বাচন করার পাশাপাশি কঠোর তাপ চিকিত্সা প্রক্রিয়া এবং গুণমান পরিদর্শন করা হয়েছে। এছাড়াও, সমস্ত উপাদানের জন্য প্রয়োজনীয় বিয়ারিং এবং তেল সিলগুলি দেশীয় উচ্চ-মানের পণ্য থেকে তৈরি করা হয় এবং পুরো মেশিনটি উচ্চ মানের, ভাল পারফরম্যান্স এবং দীর্ঘ পরিষেবা জীবনযুক্ত।
অটো ব্রিক তৈরির প্রকল্পের জন্য ৩০-৭০ টন ক্লে ব্রিক ওয়েট প্যান মিল ওয়েট প্যান মিল মেশিনারি
ওয়েট প্যান মিলের প্রযুক্তিগত পরামিতি:
স্পেসিফিকেশন
| TWPM160 |
TWPM185 |
TWPM200 |
গ্রাইন্ডিং হুইলের ব্যাস |
| ১600 মিমি |
১850 মিমি |
২000 মিমি |
গ্রাইন্ডিং হুইলের প্রস্থ |
| 500 মিমি |
700 মিমি |
900 মিমি |
ইনস্টল করা পাওয়ার |
| 45+2*2.2+1.1kw |
90+2*3+1.1kw |
132+2*4+1.1kw |
উৎপাদন ক্ষমতা |
| ৩০～70m³/ঘণ্টা |
ওজন (মোটর সহ) |
ওজন (মোটর সহ) |
ওজন (মোটর সহ) |
| ৫2000 কেজি |
6000 কেজি |
70000 কেজি |
