মাটির ইটের টানেল ভাটা ফায়ারিং সিস্টেম ইটের ভাটা ঘূর্ণমান ভাটা নির্মাণ

সম্পূর্ণ স্বয়ংক্রিয় মাটির ইটের টানেল চুল্লি ফায়ারিং সিস্টেম, ইটভাটা, রোটারি চুল্লি নির্মাণ

দুটি সময় নির্ধারণ এবং ফায়ারিং প্রযুক্তিগত ডিজাইন সিস্টেম সহ টানেল চুল্লি, ইটভাটা, রোটারি চুল্লি

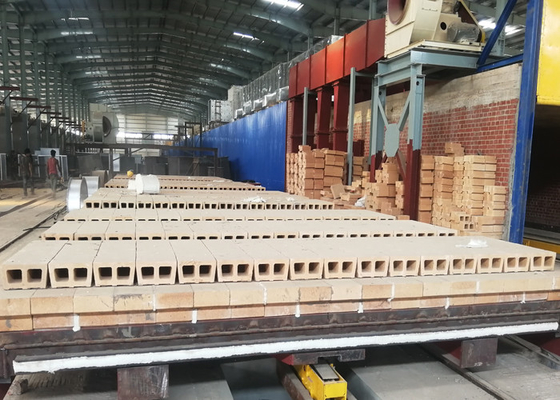

মাটির ইটের টানেল চুল্লি

টানেল চুল্লিতে ধোঁয়া নির্গমন ব্যবস্থা, পুনর্ব্যবহারযোগ্য ব্যবস্থা, বর্জ্য-তাপ পুনরুদ্ধার ব্যবস্থা, কুলিং সিস্টেম এবং চাপ ভারসাম্য ব্যবস্থা রয়েছে। এই চুল্লির নিম্নলিখিত বৈশিষ্ট্য রয়েছে: বৃহৎ অংশ, উচ্চ ফলন, ছোট অংশের তাপমাত্রা পার্থক্য, ভাল তাপ সংরক্ষণের প্রভাব। একই সময়ে, বেকিং তাপের পরামিতিগুলি স্থিতিশীল তা নিশ্চিত করার জন্য চুল্লির স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা সজ্জিত করা হয়েছে, তাই ফায়ারিং গুণমান নিশ্চিত করা হয়।

টানেল চুল্লি সিস্টেম
প্রযুক্তি ফ্ল্যাট সিলিং টানেল চুল্লি নির্বাচন করে। টানেল চুল্লিতে সম্পূর্ণ সিস্টেম রয়েছে
ধোঁয়া নির্গমন, শীতলকরণ, তাপ নির্গমন, চুল্লি গাড়ির নিচে চাপ ভারসাম্য, চলমান এবং পরীক্ষার ব্যবস্থা। চুল্লির ভিতরের বেকিং কার্ভ এই সিস্টেমগুলির সমন্বয়ের মাধ্যমে আরও যুক্তিসঙ্গত হবে।

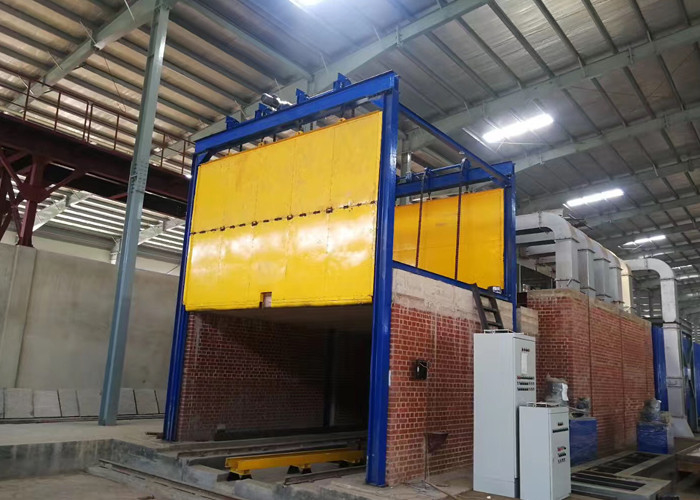

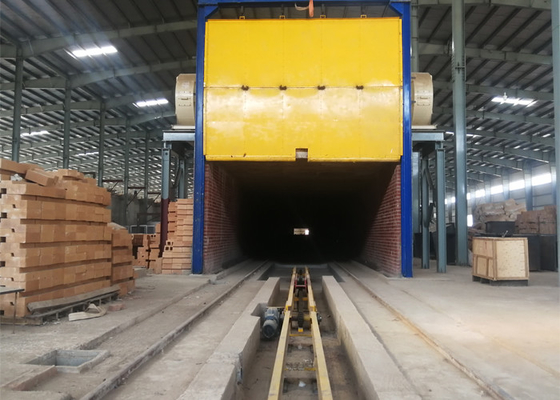

টানেল চুল্লির উভয় প্রান্তে প্রবেশ এবং প্রস্থান দরজা রয়েছে। প্রবেশ পথে একটি প্রস্তুতিমূলক কক্ষ রয়েছে এবং প্রস্তুতিমূলক কক্ষ এবং চুল্লি সংযোগ জোনের মধ্যে একটি কাট-অফ দরজা রয়েছে। এইভাবে এটি ঠান্ডা বাতাস প্রবেশ করাকে কার্যকরভাবে এড়াতে পারে এবং চুল্লির বেকিং সিস্টেম নিশ্চিত করে।

টানেল চুল্লির গঠন
প্রি-হিটিং জোন এবং কুলিং জোনের জন্য লাল ইট স্থাপন করা হয় যেখানে তাপমাত্রা 200ºC এর নিচে থাকে। বাকি অংশ, বেকিং জোন এবং ইনসুলেটিং জোনের ভিতরের দেওয়ালে মাটি-প্রতিরোধী ইট ব্যবহার করা হয়। মাটি-নিরোধক ইট নিরোধক এলাকা স্থাপনের জন্য ব্যবহার করা হবে। একই সময়ে, রিফ্র্যাক্টরি ফ্যাব্রিক felt (600 সেলসিয়াসের উপরে তাপমাত্রা বক্ররেখার আপেক্ষিক অংশের জন্য) বা রক উল felt স্টাফিংয়ের জন্য ব্যবহার করা হবে এবং বাইরের দেওয়ালে লাল ইট স্থাপন করা হবে।
চুল্লির ছাদের গঠন: উভয় পাশে নিম্ন তাপমাত্রা অঞ্চলে একটি চুল্লি গাড়ির স্থান অবশিষ্ট থাকে, যা ঢালাই করা কংক্রিট শীর্ষ স্ল্যাব গ্রহণ করে। অন্যান্য অবস্থানের জন্য, মাটি উপাদান প্লেট, হ্যাঙ্গার প্লেট ডেভিটের মাধ্যমে এইচ টাইপ ইস্পাত বীমের নিচে ঢালাই পণ্য দ্বারা ঝুলানো হয়। উভয় পাশের দেয়ালের বডি প্রধান বীমের ওজন সমর্থন করে। উচ্চ অ্যালুমিনিয়াম কটন, রিফ্র্যাক্টরি ফিব্রো felt, রক উল felt, রক উল বোর্ড রিফ্র্যাক্টরি হ্যান্ডার প্লেটে স্থাপন করা হয়, যা জটিল নিরোধক স্তর তৈরি করে। শীর্ষ প্লেটের মধ্যে ফাটল উচ্চ অ্যালুমিনিয়াম ফাইবার দ্বারা প্রভাবিত হবে। উচ্চ তাপমাত্রার বাইন্ডার বোর্ডগুলির মধ্যে ফাঁক পূরণ করা হচ্ছে এবং নিরোধক স্তরের উপরে আঁকা হচ্ছে, এইভাবে উপাদানগুলির সংবেদনশীলতা এবং কাঠামোর স্থায়িত্ব নিশ্চিত করা যায়।

টানেল চুল্লি মাটি ইট পোড়ানোর জন্য কয়লা/গ্যাস/তেল জ্বালানি হিসেবে ব্যবহার করতে পারে

মাটির ইটের টানেল চুল্লির জন্য সম্পূর্ণ স্বয়ংক্রিয় দহন ব্যবস্থা

মাটির ইটের টানেল চুল্লি / হফম্যান চুল্লির জন্য কয়লা খাওয়ানোর যন্ত্রপাতি

বাংলাদেশে নির্মাণাধীন মাটির ইটের টানেল চুল্লি

প্রযুক্তিগত পরামিতিগুলির মাটির ইটের টানেল চুল্লি:
