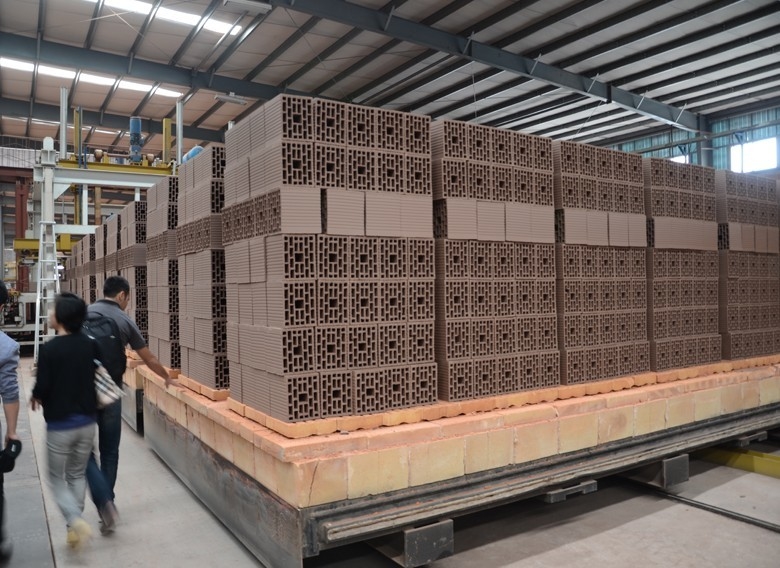

​প্রাকৃতিক গ্যাস ফায়ারিং সিস্টেমের কাদা ইটের ব্লক টানেল কিলn প্রকল্পের অঙ্কন

কয়লা / জ্বালানী / গ্যাস তেল দহন সিস্টেম সহ কাদা ইটের টানেল কিলn

BBT ফুল স্বয়ংক্রিয় ইট কিলn প্রকল্প BBT থেকে ড্রায়ার চেম্বার ডিজাইন সহ সম্পূর্ণ স্বয়ংক্রিয় কাদা ইটের টানেল কিলn
পোড়ামাটির কঠিন ফাঁপা ব্লকের জন্য লাল মাটির ইটের টানেল কিলn প্রকল্প

কাদা ইটের টানেল কিলn

টানেল কিলn-এর ধোঁয়া নির্গমন, শীতলকরণ, বর্জ্য তাপ নির্গমন, কিলn গাড়ির নিচে চাপ ভারসাম্য, চলমান এবং সনাক্তকরণ সিস্টেমের একটি সম্পূর্ণ সিস্টেম রয়েছে। কিলn-এর ভিতরের বেকিং কার্ভ আরও যুক্তিসঙ্গত হবে, সেই সিস্টেমগুলির সমন্বয়ের মাধ্যমে উৎপাদন ব্যবস্থা আরও সমন্বিত হবে।

প্রবেশ পথে, একটি প্রস্তুতিমূলক কক্ষ রয়েছে এবং প্রস্তুতিমূলক কক্ষ এবং কিলn প্রি-হিটিং জোনের মধ্যে একটি কাট-অফ দরজা রয়েছে। টানেল কিলn-এর উভয় প্রান্তে প্রবেশ এবং প্রস্থান দরজা রয়েছে। এইভাবে এটি কার্যকরভাবে ঠান্ডা বাতাস প্রবেশ করা এড়াতে পারে এবং ভিতরের বেকিং সিস্টেমকে বাইরের দ্বারা প্রভাবিত হতে বাধা দেয়।

কাদা ইটের টানেল কিলn প্রকল্প

ভিত্তি: টানেল কিলn স্ট্রিপ ফাউন্ডেশন সহ। নিচ থেকে উপরে পর্যন্ত ক্রম হল সাধারণ কংক্রিট, রিইনফোর্সড কংক্রিট গার্ডার (রেলওয়ে গার্ডার)/ বোর্ড (কিলn প্রাচীরের নিচে)।

প্রাচীর: যে অঞ্চলে তাপমাত্রা 200℃-এর নিচে, সেই প্রি-হিটিং জোন এবং কুলিং জোনের জন্য লাল ইট স্থাপন করা হয়। বাকি অংশে সম্মিলিত প্রাচীর গ্রহণ করা হয়। ফায়ার ক্লে ইটগুলি বেকিং জোন এবং ইনসুলেটিং জোনের ভিতরের দেওয়ালে স্থাপন করা হবে। কাদা ইনসুলেটিং ইটগুলি ইনসুলেটিং এলাকা স্থাপনের জন্য ব্যবহার করা হবে। একই সময়ে, রিফ্র্যাক্টরি ফ্যাব্রিক felt (600℃-এর উপরে তাপমাত্রা বক্ররেখার আপেক্ষিক অংশের জন্য) বা রক উল felt স্টাফিংয়ের জন্য ব্যবহার করা হবে এবং লাল ইট বাইরের দেওয়ালে স্থাপন করা হবে।
